新型片式冷凝器

       （NW-1型）技術要求
       1、本產品選料、製造、檢驗和驗收按HG2432規定進行。

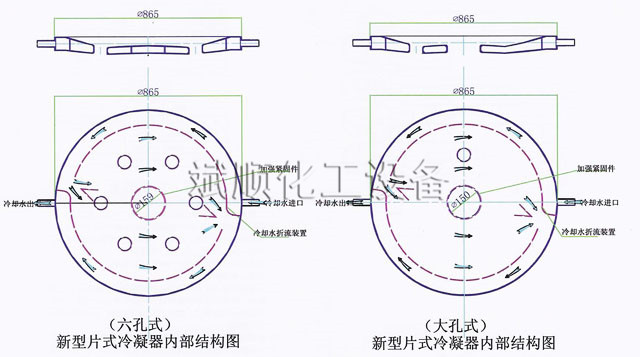

       2、冷凝水夾套內部裝配新型裝置，提高冷凝效果。
       3、焊接按JB/T4735-197《鋼製焊接常壓容器》進行焊接。焊接表麵應無氣孔、裂紋、咬邊、夾渣等缺陷及焊部表麵均勻、平滑、無毛刺、焊磂等。
       4、製造完畢應進行750 ℃—800 ℃回火處理，使其去除焊接引力。
       5、容器蓋與容器底的夾層及單片夾層水壓試驗壓力為0.35 Mpa。組裝後必須再做容器內部的整體水壓試驗，本容器稱壓力為常壓，做0.1Mpa水壓試驗；片間密封圈處應無泄漏。
       6、容器所有搪玻璃都須做20000伏磁層檢測。
       7、 雙頭螺柱、螺帽緊固時須按對角依次均勻擰緊，不準歪斜，嚴防鬆緊不一造成密封不良或損壞搪玻璃層。

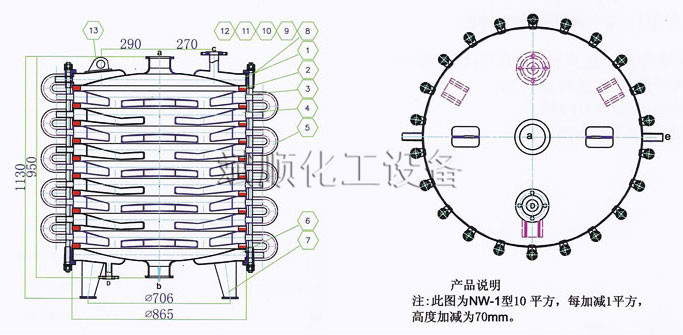

序號	圖號及標準	名稱	數量	材料	尺寸	備注
13	NW-1-10	吊耳	2	Q235B
12	NW-1-10	塔節夾頭	44	Q235B	20
11	GB93-87	彈墊	44	Q235碳素結構鋼	Φ20
10	GB95-85	平墊	44	Q235B	Φ20
9	GB41-86	螺帽	44	Q235B	M20
8	NW-1-08	絲杆	22	Q345	M20
7	NW-1-07	底腳	3	Q235B
6	NW-1-06	底蓋	1	Q235B
5	NW-1-05	特製橡膠彎管	10	Q235B	Φ38*Φ48
4	NW-1-04	新型大孔單片	4	Q235B
3	NW-1-03	新型六空單片	5	Q235B
2	NW-1-02	特製密封墊	10	F4石棉不鏽鋼
1	NW-1-01	頂蓋	1	Q235B
