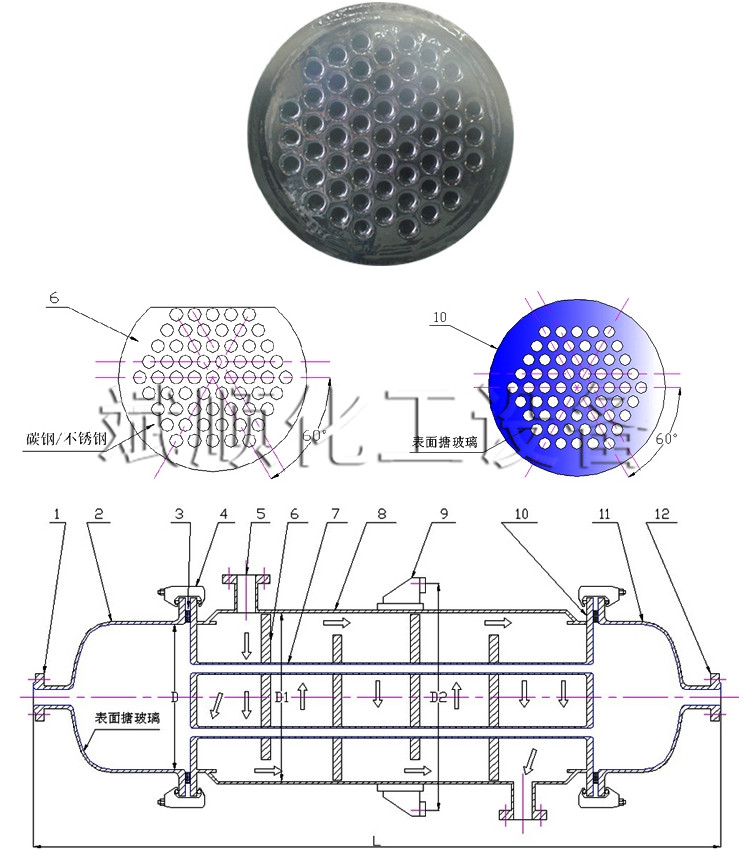

    搪玻璃列管式冷凝器




    （1）、（12） 　物料進出口 （2）、（11） 　封頭 （3） 　墊圈
    （4） 　卡子 （5） 　冷卻/加溫液進出口 （6） 　折流板
    （7） 　換熱管 （8） 　罐體 （9） 　耳座（支座）
    （10） 　管板

    搪玻璃列管式換熱器麵積數據表
    換熱麵積 m² D 換熱管Pipe 換熱器Exchanger
    L1 數量
    Quantity    		 規格
    Specification    		 D1 D2 L
    5 Ф400 1500 19 Ф38x4 Ф500 Ф610 2100
    8 Ф500 1500 37 Ф38x4 Ф600 Ф712 2150
    10 Ф400 3000 19 Ф38x4 Ф500 Ф610 3600
    Ф600 1500 55 Ф38x4 Ф700 Ф832 2200
    15 Ф500 3000 37 Ф38x4 Ф600 Ф712 3650
    Ф700 1500 83 Ф38x4 Ф800 Ф947 2300
    20 Ф600 3000 55 Ф38x4 Ф700 Ф832 3700
    Ф800 1500 109 Ф38x4 Ф900 Ф1055 2350
    25 Ф900 1500 139 Ф38x4 Ф1000 Ф1148 2400
    30 Ф700 3000 83 Ф38x4 Ф800 Ф947 3800
    Ф1000 1500 163 Ф38x4 Ф1100 Ф1260 2500
    40 Ф800 3000 109 Ф38x4 Ф900 Ф1055 3850
    50 Ф900 3000 139 Ф38x4 Ф1000 Ф1148 3900
    60 Ф1000 3000 163 Ф38x4 Ф1100 Ф1260 4000
    技術條件
    Design Conditions    		 設計壓力
    Design
    pressure    		 設計溫度
    Design
    temperature    		 允許溫差Permissible
    remperature differemce    		 換熱係數Heat-transfer coefficient
    殼壁Shell side 0.6MPa 250℃ 100℃ 380～450W/m²·K
    管壁Tube side 0.4MPa 250℃

           在化學、醫藥工業的生產線中，有冷卻、凝結、加熱、沸騰等熱交換過程。這些須根據液體種類、操作條件等情況，選擇適宜的設備，使機器構造的質料，符合生產工作的需要。
           不鏽鋼列式熱交換器具有高耐腐蝕、高熱效率、冷卻效果好、小巧合適等等優良性能。
           特點：
           ☆ 高耐蝕性
           ☆ 優良的不粘附性能，易清洗
           ☆ 容積小，占地少
               與其它搪玻璃熱交換器比較，每單位熱交換麵積，以這種熱交換器所占地盤少，這樣就可使整個生產設備的小巧經濟。
